Koła pasowe na pasek klinowy to kluczowe elementy przekładni pasowych, służące do przenoszenia mocy i ruchu obrotowego. Składają się z trzech głównych części: wieńca, piasty i tarczy lub ramion. Ich charakterystyczny rowek w kształcie litery "V" zapewnia stabilne osadzenie paska i efektywne przenoszenie momentu obrotowego. Koła te występują w różnych profilach, takich jak SPZ, SPA, SPB i SPC, dostosowanych do różnych zastosowań przemysłowych.
Dzięki systemowi mocowania Taper Lock, koła pasowe klinowe są łatwe w montażu i wymianie. Ich zalety obejmują wysoką efektywność energetyczną, wszechstronność zastosowań oraz prostotę konserwacji. Prawidłowy dobór pasa klinowego do koła jest kluczowy dla optymalnego działania całego układu napędowego.
Najważniejsze informacje:- Koła pasowe klinowe składają się z wieńca, piasty i tarczy lub ramion
- Charakteryzują się rowkiem w kształcie "V" dla stabilnego osadzenia paska
- Dostępne są w różnych profilach (SPZ, SPA, SPB, SPC)
- System Taper Lock ułatwia montaż i demontaż
- Zapewniają efektywność energetyczną i wszechstronność zastosowań
- Właściwy dobór pasa klinowego jest kluczowy dla wydajności układu
Czym są koła pasowe na pasek klinowy?
Koła pasowe na pasek klinowy to kluczowe elementy przekładni pasowych, służące do przenoszenia mocy i ruchu obrotowego między wałami. Ich konstrukcja umożliwia efektywne wykorzystanie właściwości paska klinowego do transmisji energii mechanicznej.

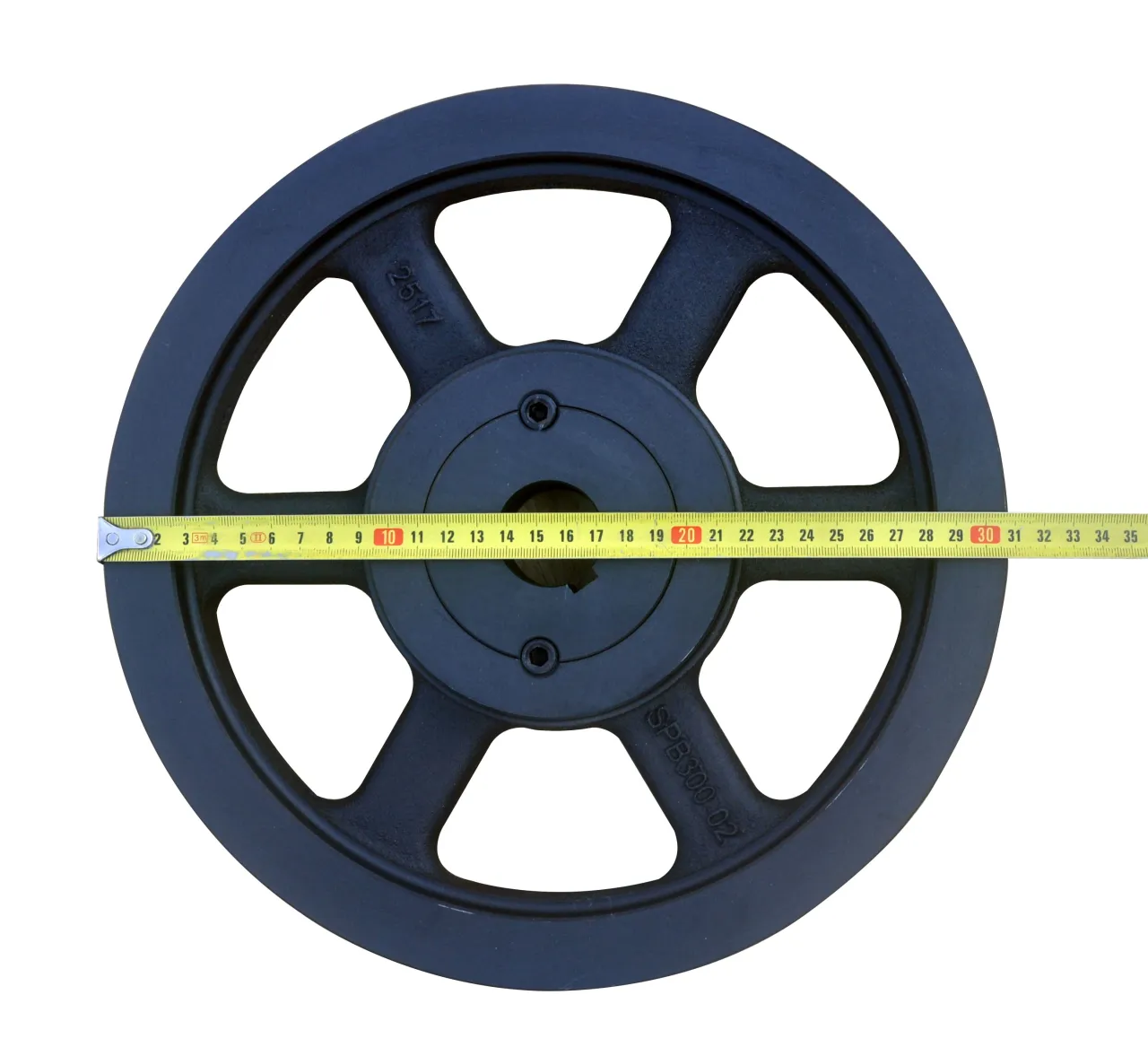

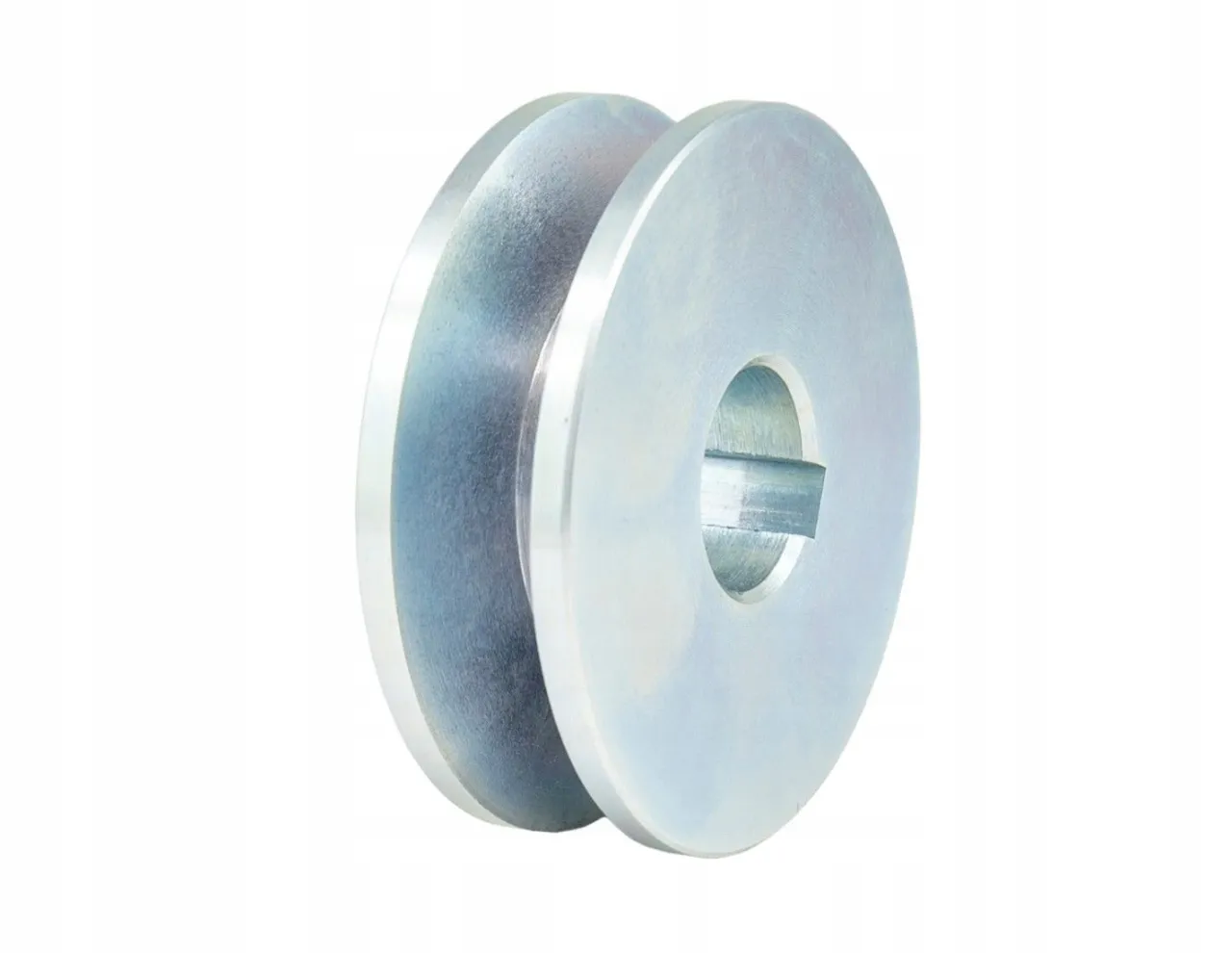

Budowa koła pasowego klinowego obejmuje trzy główne części: wieniec, piastę oraz tarczę lub ramiona. Wieniec to cylindryczna część z charakterystycznym rowkiem w kształcie litery "V". Piasta koła pasowego łączy je z wałem napędowym, a tarcza lub ramiona spajają wieniec z piastą.
Zasada działania opiera się na wykorzystaniu tarcia między paskiem a rowkiem klinowym koła pasowego. Kształt rowka zwiększa powierzchnię styku, co przekłada się na lepsze przenoszenie momentu obrotowego.
Rodzaje profili rowków w kołach pasowych
Koła pasowe klinowe występują w różnych profilach rowków, dostosowanych do specyficznych zastosowań przemysłowych.
Profil SPZ
Koło pasowe SPZ to najmniejszy standardowy profil. Idealnie sprawdza się w lekkich aplikacjach, gdzie wymagana jest wysoka prędkość obrotowa. Często stosowany w małych urządzeniach i sprzęcie biurowym.
Profil SPA
Profil SPA to uniwersalne rozwiązanie dla średnich obciążeń. Świetnie sprawdza się w maszynach przemysłowych ogólnego przeznaczenia, oferując dobry kompromis między wydajnością a kosztem.
Profil SPB
SPB to wybór dla cięższych zastosowań przemysłowych. Charakteryzuje się zwiększoną wytrzymałością i zdolnością do przenoszenia większych momentów obrotowych, co czyni go popularnym w przemyśle ciężkim.
Profil SPC
Największy z standardowych profili, SPC, jest przeznaczony do najcięższych zastosowań. Znajduje zastosowanie w dużych maszynach przemysłowych, gdzie wymagane jest przenoszenie znacznych obciążeń.
Systemy mocowania kół pasowych
System Taper Lock

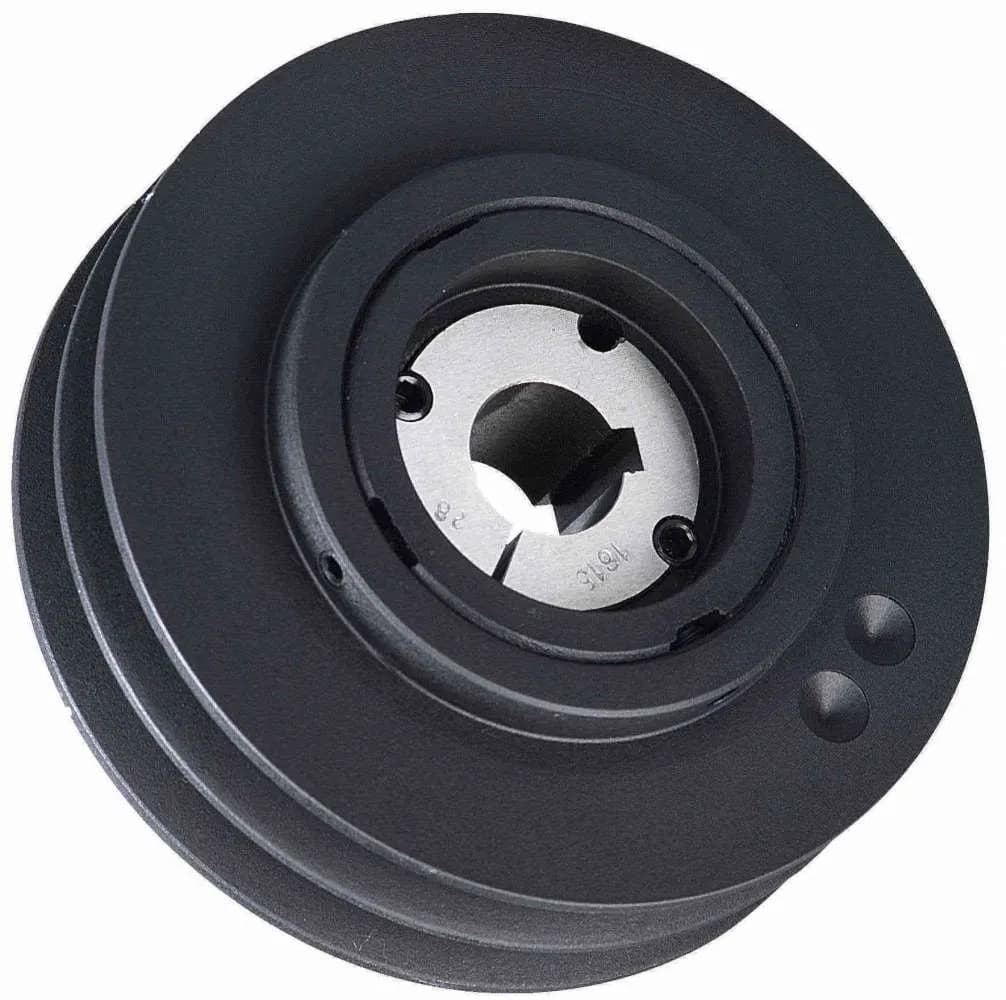

Koło pasowe Taper Lock wykorzystuje stożkową tuleję zaciskową do mocowania na wale. System działa na zasadzie samocentrowania, co zapewnia precyzyjne i pewne osadzenie koła.
Zalety systemu Taper Lock:
- Łatwy i szybki montaż bez specjalistycznych narzędzi
- Możliwość wielokrotnego montażu i demontażu bez uszkodzenia wału
- Doskonałe wycentrowanie koła na wale
- Uniwersalność - jedna tuleja pasuje do różnych średnic wałów
Inne popularne systemy mocowania
Wpust i śruba to tradycyjne rozwiązanie, często stosowane w mniej wymagających aplikacjach. Zacisk QD (Quick Detachable) umożliwia szybki montaż i demontaż, szczególnie przydatny w sytuacjach częstych zmian konfiguracji. System Split Taper wykorzystuje dzieloną tuleję, co ułatwia instalację w trudno dostępnych miejscach.
Jak dobrać odpowiednie koło pasowe?
Wybór właściwego koła pasowego na pasek klinowy wymaga uwzględnienia kilku kluczowych czynników.
Średnica koła
Średnica koła wpływa bezpośrednio na prędkość obrotową i moment obrotowy. Większa średnica oznacza niższą prędkość, ale wyższy moment obrotowy. Dobór odpowiedniej średnicy zależy od wymagań aplikacji i charakterystyki napędzanego urządzenia.
Profil rowka
Rowek klinowy koła pasowego musi być dopasowany do profilu używanego paska. Nieprawidłowe dopasowanie może prowadzić do szybszego zużycia paska, zwiększonego poślizgu i obniżenia efektywności całego układu napędowego.
Obciążenie
Koło pasowe musi być w stanie przenieść oczekiwane obciążenie bez ryzyka uszkodzenia. Należy uwzględnić nie tylko maksymalne obciążenie, ale również charakter pracy - czy jest to praca ciągła, czy z częstymi rozruchami i zatrzymaniami.
- Dokładnie określ wymagania aplikacji: moc, prędkość, moment obrotowy
- Sprawdź kompatybilność z używanym paskiem klinowym
- Uwzględnij warunki pracy: temperatura, wilgotność, zapylenie
- Rozważ przyszłe potrzeby - możliwość łatwej wymiany lub modyfikacji
Zalety stosowania kół pasowych klinowych
- Efektywność energetyczna: Kształt rowka minimalizuje poślizg, co przekłada się na mniejsze straty energii.
- Ciche działanie: W porównaniu z przekładniami zębatymi, koła pasowe klinowe generują znacznie mniej hałasu.
- Amortyzacja drgań: Elastyczność paska pomaga w tłumieniu wibracji między napędzającym a napędzanym elementem.
- Łatwość konserwacji: Prosta konstrukcja ułatwia regularne przeglądy i wymianę zużytych elementów.
- Wszechstronność: Dostępność różnych profili i rozmiarów pozwala na zastosowanie w szerokiej gamie urządzeń.
- Ochrona przed przeciążeniem: W przypadku nagłego wzrostu obciążenia, pasek może się ślizgać, chroniąc maszynę przed uszkodzeniem.
Konserwacja i wymiana kół pasowych
Regularne przeglądy kół pasowych na pasek klinowy powinny odbywać się co 3-6 miesięcy, w zależności od intensywności użytkowania. W przypadku pracy ciągłej lub w trudnych warunkach, częstotliwość inspekcji należy zwiększyć.
Podczas inspekcji zwróć uwagę na stan rowka - czy nie ma śladów nadmiernego zużycia lub pęknięć. Sprawdź również wycentrowanie koła na wale i ewentualne luzy. Nie zapomnij o ocenie stanu paska klinowego, który współpracuje z kołem.
Proces wymiany koła pasowego zazwyczaj obejmuje następujące kroki:
- Odłączenie zasilania i zabezpieczenie maszyny
- Poluzowanie i zdjęcie paska klinowego
- Demontaż starego koła (w przypadku systemu Taper Lock - poluzowanie śrub mocujących)
- Oczyszczenie wału i sprawdzenie jego stanu
- Montaż nowego koła, zwracając uwagę na prawidłowe wycentrowanie
- Założenie i napięcie paska klinowego
- Sprawdzenie współosiowości całego układu
Kompatybilność z paskami klinowymi
Dopasowanie koła pasowego klinowego do paska jest kluczowe dla wydajności i trwałości całego układu napędowego. Niedopasowanie może prowadzić do szybszego zużycia zarówno koła, jak i paska.
| Profil koła pasowego | Kompatybilny typ paska |
|---|---|
| SPZ | Z, 3V, 9N |
| SPA | A, 4L, 11N |
| SPB | B, 5L, 15N |
| SPC | C, 8V, 22N |
Konsekwencje niedopasowania mogą być poważne. Zbyt luźny pasek będzie się ślizgał, co prowadzi do przegrzewania i przedwczesnego zużycia. Z kolei zbyt ciasny pasek może powodować nadmierne obciążenie łożysk i wałów, prowadząc do ich uszkodzenia.
Najczęstsze problemy z kołami pasowymi
Zużycie rowka
Zużycie rowka klinowego koła pasowego objawia się zmianą jego profilu, co prowadzi do zmniejszenia przyczepności paska. Przyczyną jest najczęściej długotrwałe użytkowanie lub nieprawidłowe napięcie paska. Rozwiązaniem jest wymiana koła na nowe lub, w niektórych przypadkach, regeneracja rowka.
Niewspółosiowość
Niewspółosiowość kół pasowych powoduje nierównomierne zużycie paska i zwiększone wibracje. Może być spowodowana nieprecyzyjnym montażem lub odkształceniem konstrukcji maszyny. Korekcja wymaga dokładnego ustawienia i wypoziomowania wszystkich elementów przekładni pasowej.
Luzy na wale
Luzy między piastą koła pasowego a wałem mogą prowadzić do bicia promieniowego i zwiększonych wibracji. Przyczyny to zazwyczaj zużycie tulei Taper Lock lub poluzowanie elementów mocujących. Rozwiązaniem jest dokręcenie lub wymiana elementów mocujących, a w skrajnych przypadkach - wymiana koła pasowego.
Klucz do efektywnych przekładni: Koła pasowe na pasek klinowy
Koła pasowe na pasek klinowy stanowią fundament wielu systemów napędowych, łącząc w sobie prostotę konstrukcji z wysoką wydajnością. Ich różnorodność, od małych profili SPZ po masywne SPC, pozwala na dostosowanie do szerokiego spektrum zastosowań przemysłowych.
Kluczem do długotrwałej i bezawaryjnej pracy jest właściwy dobór, montaż i konserwacja tych elementów. Wybór odpowiedniego profilu, średnicy i systemu mocowania, takiego jak popularny Taper Lock, ma bezpośredni wpływ na efektywność energetyczną i żywotność całego układu napędowego.
Regularne przeglądy, właściwa konserwacja oraz szybka reakcja na potencjalne problemy, takie jak zużycie rowka czy niewspółosiowość, pozwalają uniknąć kosztownych przestojów i awarii. Pamiętajmy, że koło pasowe klinowe to nie tylko element mechaniczny, ale integralny składnik wydajnego i niezawodnego systemu przemysłowego.
